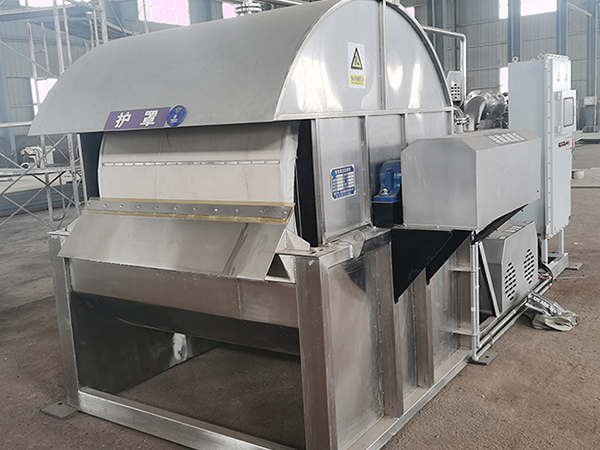

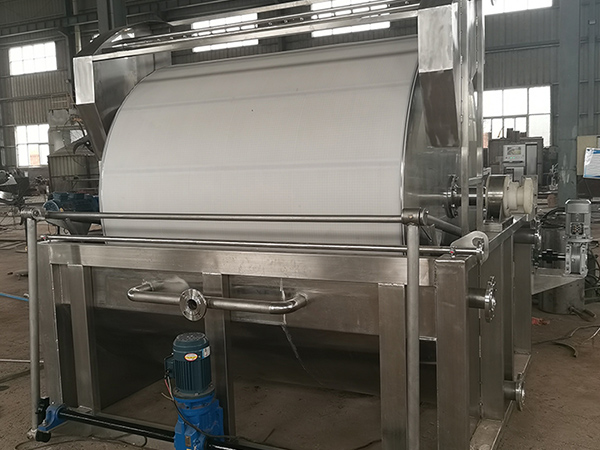

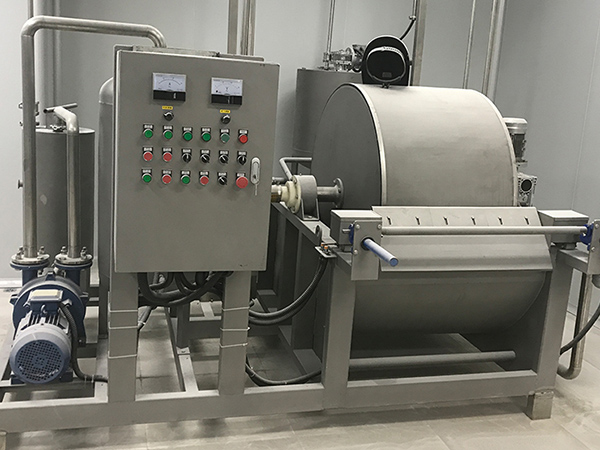

Въведение в Rotary Drum Filter
е твърдо-течно отделящо устройство, което разчита на вакуумно засмукване като движеща сила, а основният му компонент е цилиндрична въртяща се нишка, която може да се върти непрекъснато. Устройството използва въртящото се движение на въртящата се нишка, за да задвижи филтърната среда, покриваща повърхността му, за да завърши поредица от ключови оперативни стъпки в последователност. От първоначалната филтрация на суспензията, до дълбокото измиване на филтъра, до силното отстраняване на излишната вода, и накрая осъзнава автоматичното отстраняване на остатъчния филтър. Тази серия от процеси са безпроблемно свързани в непрекъснатото завъртане на въртящия се запас, образуФилтър за ротационен барабан
Работен принцип
Работният механизъм на въртящия се вакуум филтър се основава на синергичния ефект на отрицателното вакуумно налягане и въртенето на въртящата се струя, което осъществява ефективно отделяне на суспензията от течността чрез динамична циркулация и включва пълния процес на работа.
Етап на вакуумна филтрация
Ротационният състав влиза в окачването, вакуумната система прави разликата в налягането между двете страни на филтърната тъкан, течната фаза прониква във филтърната тъкан и влиза в ротационния състав, а твърдата фаза се задържа, за да образува филтърната торта.
01 от
Обратно измиване
След като въртящата се нишка излезе от повърхността на филтъра с филтърната торта, течността за измиване прониква във филтърната торта чрез пръскане или потапяне, а вакуумното смучене изважда разтворените примеси, за да постигне дълбоко пречистване.
02 от
Вакуумно изсушаване
барабанът продължава да се върти към областта на сушене, засилвайки вакуумния ефект, за да се премахне допълнително остатъчната течна фаза в капилярните канали на филтърната торта, намалявайки съдържанието на влага.
03 от
Механично разтоварване
Когато барабанът влезе в зоната за разтоварване, вакуумът се освобождава и се комбинира със сгъстен въздух или срязване на скрепер, така че филтърната торта да бъде напълно премахната към скопеца.
04 от
Регенериране на филтърна тъкан
След разтоварване, филтърната кърпа се издухва с високо налягане или сгъстен въздух, за да се отстранят порите и повърхностните остатъчни частици, да се възстанови ефективността на филтрирането и да се влезе в следващия цикъл.
05 от
Структура
Филтър за ротационен барабансе състои главно от следните ключови компоненти:
Ротационна единица
Ядрото на оборудването, обикновено цилиндричен метален цилиндър, повърхността е плътно покрита с микропорозна, за да абсорбира течност.Вътрешно разделяне на редица независими фен-облицовани отделения за постигане на контрол на процеса на разделяне.
Филтър за кърпа
Филтърният слой, покриващ повърхността на въртящата се нишка, материалът се избира според характеристиките на материала, използван за задържане на твърди частици.
Материал на танка
Суспензионният контейнер се поставя под барабана, долната част на барабана се потапя в резервоара с регулируема дълбочина, за да се осигури постоянен контакт с материала, който трябва да се филтрира.
Вакуумна система
Той се състои от вакуумна помпа и вакуумен резервоар, осигурявайки отрицателно налягане за филтриране, измиване и изсушаване на етапите и задвижване на течността, за да проникне във филтърната тъкан.
Пране устройство
Оборудван с тръба за пръскане или резервоар за накисване, разположен в района на течната повърхност на барабана, използван за пръскане на течност за измиване като вода или разтворител към филтърната торта.
Премахване на компоненти
Включително метален / каучуков скрепер и система за сгъстен въздушен удар, синергичният ефект на филтърната торта от повърхността на филтърната тъкан е лишен.
Механизъм за предаване
Чрез двигателя, редуктора и трансмисионната група за скорост / верига, задвижвайте барабана до равномерна скорост на въртене от 0,5-3 оборота в минута.
Глава на разпределението
Дистрибуторна глава: Динамичен клапан, монтиран в края на барабана, въртящ се с барабана, свързващ различни отделения към вакуумната или сгъстената въздушна система през тръбопровода, осъществявайки автоматично превключване на процеса.
Предимства на ротационния филтър
Продължителна операция
Непрекъснато въртене на въртящата се нишка за осъществяване на автоматизацията на целия процес на филтриране, измиване и разтоварване, което значително подобрява ефективността на мащабното производство.
Висока степен на автоматизация
Чрез регулиране на скоростта на въртене на въртящата се струя, вакуума и параметъра на течността за измиване, той осигурява стабилно и контролируемо качество на филтриране и значително намалява зависимостта от ръчната работа.
Добър ефект на измиване на тортата
Той поддържа дизайна на многоетапното обратно измиване.Ефективно намаляване на остатъците от разтворими примеси във филтърната торта, за да отговори на търсенето на продукти с висока чистота.
Широк спектър от приложения
Той може да се справи с суспензии с различни концентрации и размери на частиците и е особено подходящ за материални системи със средна концентрация и добра производителност на утаяване на частици.
Използване на ротационен вакуумния филтър
Ротационните барабанни филтри се прилагат главно за справяне със суспензии с висока концентрация, груби частици, лесно образуване на торти и лесно разтоварване, а основните области на приложение са
01 от
химическата промишленост
Прилага се за производството на пигменти, оцветители, катализатори, торове и каустична сода и т.н., за ефективно разделяне на системата за смесване на твърди и течни след реакцията.
02 от
минна обработка
За обработка на злато, мед, желязо и други сливи, за постигане на ефективно възстановяване и пречистване на твърди минерали.
03 от
Защита на околната среда
За печат и оцветяване на отпадъчни води, химически отпадъци и други промишлени отпадъци, за постигане на ефективна дехидратация и отделяне на твърди течности.
04 от
Фармацевтично производство
В процеса на подготовка на API, за да завърши ключовия процес на отделяне на твърди и течни, оборудването трябва да отговаря на санитарните спецификации за производство.
Общи грешки и решения на ротационния барабан
Филтърът
| Феноменът на вината | Възможни причини | Решението |
| Скоростта на филтриране внезапно намалява | Филтърната кърпа е блокирана; степента на вакуум е недостатъчна; концентрацията на суспензията е твърде ниска | Заменете или почистете филтърната кърпа; проверете дали вакуумната помпа функционира правилно и поправете всякакви изтичания на въздух; коригирайте концентрацията на суспензията (например чрез добавяне на флокулант) |
| Дебелината на филтърната торта е неравна | Ротационният барабан се върти твърде бързо; нивото на течността в кофата е нестабилно; филтърната тъкан се отклонява | Намалете скоростта на въртене; коригирайте скоростта на подаване, за да стабилизирате нивото на течността; калибрирайте позицията на филтърната кърпа и проверете устройството за напрежение |
| Филтърната торта не може да бъде премахната | Степента на вакуум не се отрязва навреме; скреперът е износен или ъгълът е неподходящ; филтърната торта е твърде суха / твърде лепкава | Проверете дали разпределителната глава се превключва нормално (изрязване на вакуума); заменете гребена или коригирайте ъгъла; коригирайте нивото на вакуума или количеството течност за измиване |
| Недостатъчна степен на вакуум | Повреда на вакуумната помпа; изтичане на въздух в тръбопровода или отделението; повреда на филтърната тъкан | Ремонт на вакуумната помпа; проверка на тръбопроводните връзки и запечатването на барабанния отсек, ремонт на всякакви изтичания; подмяна на всякакви повредени филтърни тъкани |
| Слаб ефект на измиване | Недостатъчен поток от течност за измиване; блокирана спрейна тръба; твърде кратко време за измиване | Увеличете скоростта на потока на течността за измиване; почистете ноктите на спрейната тръба; намалете скоростта на въртене на барабана и удължете времето за измиване |
| Ненормален шум по време на работа на оборудването | Износване на веригата; разхлабване на веригата/трансмисията или недостатъчно смазване | Заменете лагера; затегнете предавателните компоненти и добавете смазочно масло |
Чрез редовно проверяване на състоянието на филтърната кърпа, стягането на вакуумната система и износването на предавателните компоненти, възникването на неизправности може ефективно да се намали, като се гарантира стабилна работа на оборудването.
Ротационен вакуум филтър Цена
Цената на ротационен филтър за вакуумни барабани се влияе от редица фактори.Филтърната площ е важен фактор, от лабораторното използване на малко оборудване до промишленото използване на голямо оборудване, колкото по-голяма е площта, толкова по-висока е цената.Материалът на оборудването също е свързан с разходите, при контакт с корозивни материали, използването на специални сплави, устойчиви на киселини и алкали или инженерни пластмаси, разходите са сравнително високи.
Изберете ни като вашия производител на филтри, ние разчитаме на дългогодишен опит в индустрията, усъвършенствана производствена технология и преследване на иновации, за да създадем високоефективен и надежден филтър, за да предоставим солидна гаранция за вашия производствен процес.
