Работен принцип

Принципът на работа на филтрите на вакуумната лента е главно да се използва разликата в налягането, произведена от отрицателното налягане на вакуума, съчетана с непрекъснатото предаване на филтърната лента, за да се осъществи динамичното отделяне на твърдо-течно окачване, което може да бъде специално разделено на пет ключови връзки.



Хранене: Филтрираната суспензия се разпределя равномерно върху филтърния колан през захранващото устройство, а коланът се движи напред от задвижващия валяк.

Вакуумна филтрация: Вакуумната кутия под филтърния колан образува отрицателно налягане, под разликата между атмосферата и отрицателното налягане, филтратът влиза във вакуумната кутия през филтърната тъкан и филтърния колан, а твърдите частици се задържат, за да образуват филтърната торта.

Измиване (опционално): В съответствие с изискванията на процеса, устройството за измиване пръска течността за измиване към филтърната торта, а течността за измиване се изпомпва с помощта на вакуум, за да се отстранят разтворимите примеси от филтърната торта.

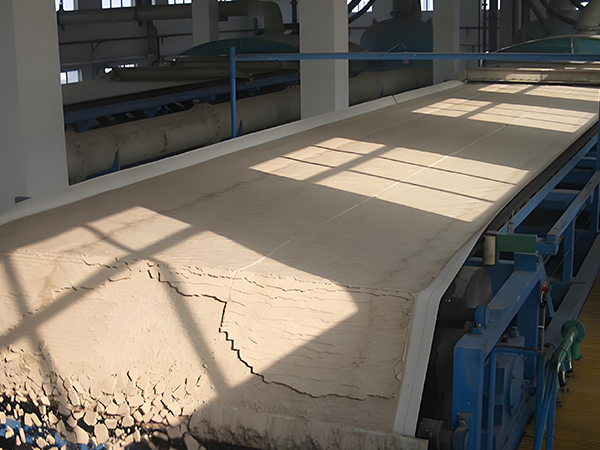

Сушене: филтърната торта влиза в следващата вакуумна зона с филтърния колан, а остатъчната вода се изхвърля под отрицателно налягане, за да се намали съдържанието на вода.

Изхвърляне: Сухата торта достига края на филтърния колан и се отделя от филтърния колан от изпускателния валяк или скара, за да завърши цикъла на филтриране.

Целият процес е непрекъснат и непрекъснат, скоростта на филтърния колан, вакуума и други параметри могат да бъдат гъвкаво регулирани от системата за управление, за да съответстват на различни материали.

Основни аксесоари на вакуумния филтър:

·Филтърна лента: като основни филтриращи части, има полиестерна мрежа, полипропиленова мрежа лампа материал, и тя може да избере киселинна и алкална устойчивост, висока температура устойчивост, или храна клас материал според характеристиките на материалите.

Вакуумна система: вакуумна кутия, тип водна чаша, ротационна вакуумна помпа и вакуумна тръба и клапан, покриващи контакта на филтърния колан, за да генерират отрицателно налягане.·

Предавателна система: Състои се от задвижващ валяк, насочващ валяк, натоварващ валяк за регулиране на напрежението на филтърния колан, както и предавателен мотор и редуктор.·

Устройство за хранене и измиване: има кофа за хранене с производителя, за да се направи материалът равномерно разпределен, множество миещи ножове за реализиране на многоетапно измиване и измивателна помпа.·

Помощни устройства: устройство за корекция на филтърния колан, устройство за почистване на филтърния колан, изхвърляне на скрепер, рамка и ограда.·

Технически характеристики :

Непрекъснато и автоматизация: непрекъснат дизайн на работа, заедно с PLC система за управление, тя може да реализира напълно автоматична работа на захранване, филтриране, измиване и разтоварване, намаляване на ръчната намеса и стабилизиране на производствената ефективност;·

Прецизна филтрация: филтърният колан е изработен от различни материали (напр. полиестер, полипропилен и др.), а подходящият размер на порите може да бъде избран според размера на частиците на материала, за да се гарантира изясняването на филтрата, междувременно той поддържа многоетапно измиване, което може значително да намали остатъчните примеси в филтърната торта.··

Силно регулируеми параметри: ключовите параметри като скоростта на филтърния колан (обикновено 0.5-5m/min), степента на вакуум (обикновено - 0.04 до - 0.08MPa) и количеството вода за измиване могат да се регулират гъвкаво, за да се адаптират към различната вискозитет и гранулируемост на материалите (напр. мухъл, кристали, мухъл) Модулна структура: тя се състои от секция за филтриране, секция за измиване, секция за сушене и т.н. Модулите могат да се добавят или изваждат според изискванията на процеса, например, увеличаване на секцията за измиване за подобряване на ефекта на пречистване, или разширяване на секцията за сушене·

Енергоспестяващи и екологични: вакуумната система приема високоефективни вакуумни помпи, с по-ниска консумация на енергия от тази на традиционното оборудване за филтриране под налягане; коланът може да се използва многократно, а водата за измиване може да се рециклира (част от нея се рециклира).·

Поддръжка

Използването на всяко оборудване не може да бъде отделено от ежедневната поддръжка и поддръжка, прави добра работа на рутинна поддръжка, за да направи използването на оборудването за по-дълъг период от време.

Ежедневна поддръжка :

Наблюдавайте състоянието на филтърната лента, за да видите дали има някакво счупване или отклонение, ако има, трябва да коригирате устройството за корекция на отклоненията или да смените новия филтърна лента.·

Почистете остатъците в вакуумната кутия, за да осигурите гладка вакуумна тръба и да поддържате стабилността на степента на вакуум.·

Проверете веригите и трансмисиите на трансмисионната система, затегнете ги навреме и добавете лубрикант, ако са свободни.·

Почистете мивката на устройството за почистване на филтърния колан, за да предотвратите запушване и да повлияете на почистването.·

Редовна поддръжка :

Проверявайте напрежението на филтърния колан всяка седмица и го коригирайте с ролката за напрежение, за да предотвратите прекалено разхлабване, засягащо филтрацията или прекалено стегнато увреждане на филтърния колан.·

Проверявайте работното състояние на вакуумната помпа всеки месец, сменяйте маслото от типа на ротационната вана и попълнете циркулиращата вода от типа на воден пръстен.·

Квартално демонтирайте вакуумната кутия, за да проверите уплътненията и да ги замените навреме за сериозно износване, за да предотвратите изтичане на въздух.·

Поддържайте двигателя и редуктора всяка година, проверявайте лагерите и ги заменяйте, ако е необходимо.·

Специална поддръжка :

След обработка на корозивни материали, изплакнете вътрешността на оборудването с вода, за да предотвратите времето на корозия на частите.·

Преди дългосрочно изключване, почистете и изсушете филтърния колан, отпуснете напрежението на филтърния колан, изключете захранването и вакуумната система и направете добра работа за защита от прах.·

Стандартизираната поддръжка може да удължи живота на оборудването и да гарантира стабилна филтрационна ефективност.·
